انتخاب رم مناسب در سرورهای HPE نسل 11 نقش حیاتی در عملکرد، پایداری و مقیاس‌پذیری زیرساخت IT دارد. این نسل از سرورها از حافظه‌های DDR5 Registered ECC با پهنای باند و ظرفیت بالا پشتیبانی می‌کند که برای اجرای بارهای کاری سنگین مانند مجازی‌سازی، پردازش داده‌های کلان و سرویس‌های ابری ضروری است. چیدمان صحیح و استفاده از ماژول‌های همسان نه‌تنها باعث بهره‌برداری کامل از قابلیت‌های پردازنده‌های جدید می‌شود، بلکه ریسک خطاهای حافظه را به حداقل رسانده و امکان استفاده از ویژگی‌های پیشرفته‌ای مانند RAS و mirroring را فراهم می‌سازد. در این راهنما به بررسی کامل چیدمان و پیکربندی رم در سرورهای HPE نسل ۱۱ می‌پردازیم زیرا، انتخاب هوشمندانه رم علاوه بر بهینه‌سازی هزینه و انرژی، تضمین‌کننده‌ی دسترسی‌پذیری بالای سرور HP و آمادگی سازمان برای رشد آینده خواهد بود.
مروری بر معماری رم در سرورهای HPE Gen11

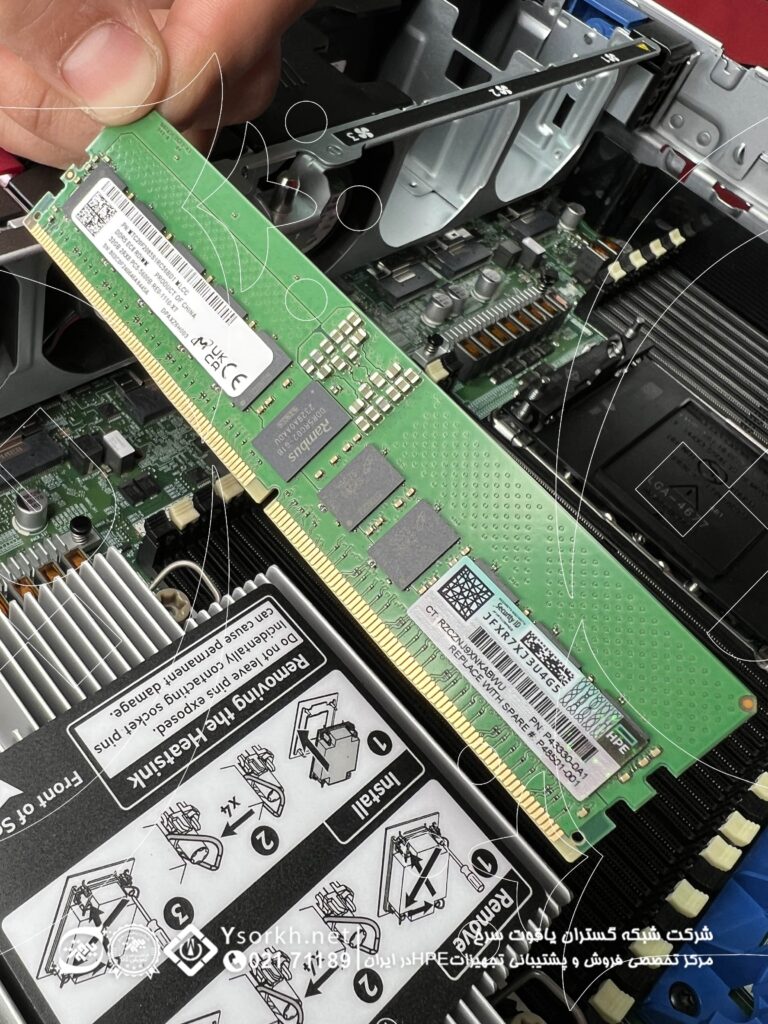

معماری حافظه در سرورهای HPE Gen11 بر پایه‌ی پشتیبانی از DDR5 Registered ECC DIMM طراحی شده که نسبت به نسل‌های قبل پهنای باند بالاتر، ظرفیت بیشتر و بهره‌وری انرژی بهتری ارائه می‌دهد. هر پردازنده در این سرورها به چندین کانال حافظه متصل است و بسته به مدل سرور (مانند DL380، ML350 یا DL320) امکان استفاده از حداکثر 16 تا 32 اسلات DIMM فراهم می‌شود که ظرفیت کلی را تا چند ترابایت ارتقاء می‌دهد. این معماری به‌گونه‌ای بهینه شده که با توزیع متوازن حافظه میان پردازنده‌ها و کانال‌ها، حداکثر کارایی تضمین گردد و قابلیت‌هایی همچون Error Correction (ECC)، Reliability, Availability, and Serviceability (RAS) و حالت‌های پیشرفته‌ای مانند mirroring یا spare rank برای افزایش تاب‌آوری و کاهش زمان خرابی در محیط‌های سازمانی فعال شوند.
| ظرفیت ماژول DIMM | نوع (Rank) | سرعت پشتیبانی‌شده | نکات تکمیلی |
|---|---|---|---|
| 16GB | Single Rank (x8) | تا DDR5-6400 MT/s | ذکر شده در QuickSpecs رسمی HPE |
| 32GB | Dual Rank (x8) | تا DDR5-6400 MT/s | در کیت‌های SmartMemory با عملکرد بالا |
| 64GB | Dual Rank (x4) | تا DDR5-6400 MT/s | پیشنهاد برای سیستم‌های با عملکرد بالا |
| 96GB | Dual Rank (x4) | تا DDR5-6400 MT/s | در QuickSpecsهای HPE ذکر شده‌اند |
| 128GB | Dual Rank (x4) | تا DDR5-6400 MT/s | مناسب برای بارهای سنگین و مجازی‌سازی |
| 256GB | Quad Rank (3DS) | تا DDR5-6400 MT/s | بیشترین ظرفیت در حالت 3DS، برای توسعه |
نسل ۱۱ سرورهای HPE به طور ویژه پشتیبانی از حافظه HPE DDR5 SmartMemory را ارائه می‌دهند؛ این حافظه‌ها از نوع Registered (RDIMM) بوده و با انواع ظرفیت‌ها شامل 16 GB تا 256 GB، در فرم‌های Single Rank، Dual Rank و حتی Quad/Octal Rank 3DS در دسترس هستند. سرعت عملیاتی این ماژول‌ها بسته به نسل پردازنده مورد استفاده متفاوت است: برای پردازنده‌های نسل چهارم اینتل، سرعت DDR5-4800 قابل دستیابی است و پردازنده‌های نسل پنجم امکان بهره‌برداری از سرعت‌های بالاتر، مانند DDR5-5600 را فراهم می‌آورند. حافظه‌های HPE SmartMemory از فناوری‌هایی مانند Advanced ECC پشتیبانی می‌کنند که قابلیت تشخیص و اصلاح خطاهای تک‌بیتی و چندبیتی را دارند، به طوری که قابلیت‌های پیشرفته RAS (Reliability, Availability, Serviceability) نظیر mirroring، online spare و lockstep نیز قابل استفاده هستند.
یکی از نقاط قوت کلیدی HPE DDR5 SmartMemory، تطابق بی‌واسطه و بهینه با سرورهای HPE است؛ این رم ها تحت فرآیندهای کیفی سختگیرانه‌ای ارزیابی می‌شوند که عملکرد پایدار و کارایی بالا را تضمین می‌کند. بر خلاف حافظه‌های غیرمجاز که ممکن است با ارور یا کاهش عملکرد مواجه شوند، SmartMemory این تضمین را می‌دهد که همه قابلیت‌های ویژه حافظه در محیط سرور HPE قابل استفاده باشد
اصول و قوانین چیدمان DIMM (Population Rules) رم سرور نسل 11
در سرورهای HPE ProLiant Gen11، رعایت اصول پیکربندی حافظه از اهمیت بالایی برخوردار است تا ضمن جلوگیری از خطاهای بوت یا کاهش عملکرد، حداکثر میزان کارایی حافظه حفظ شود:

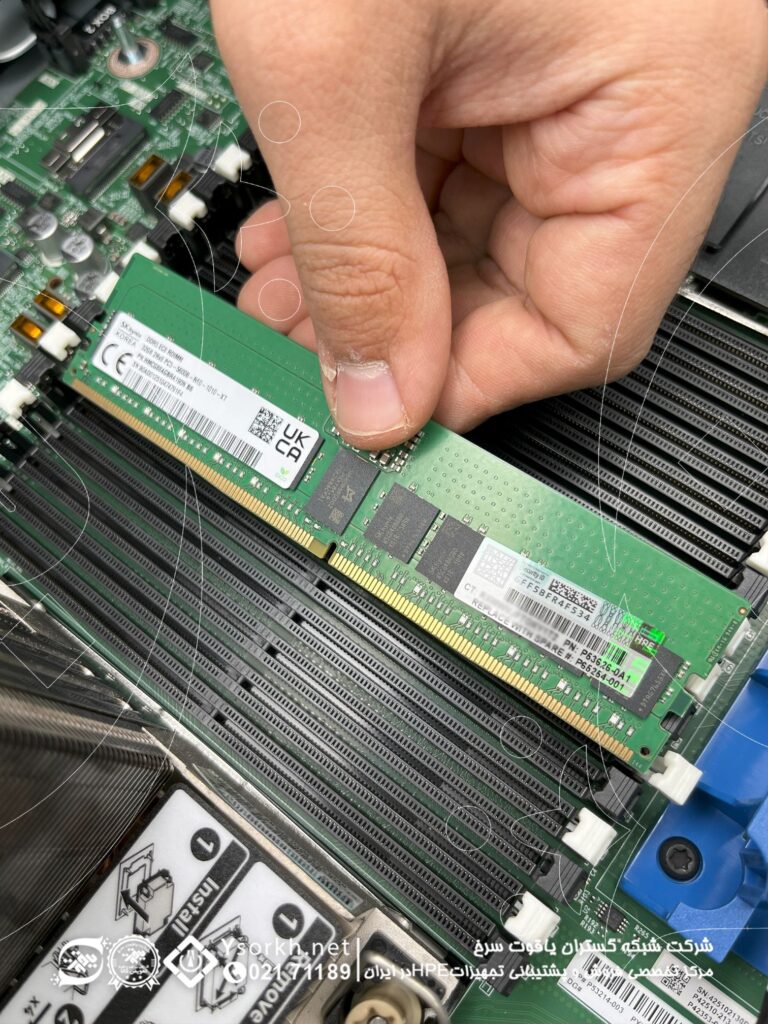

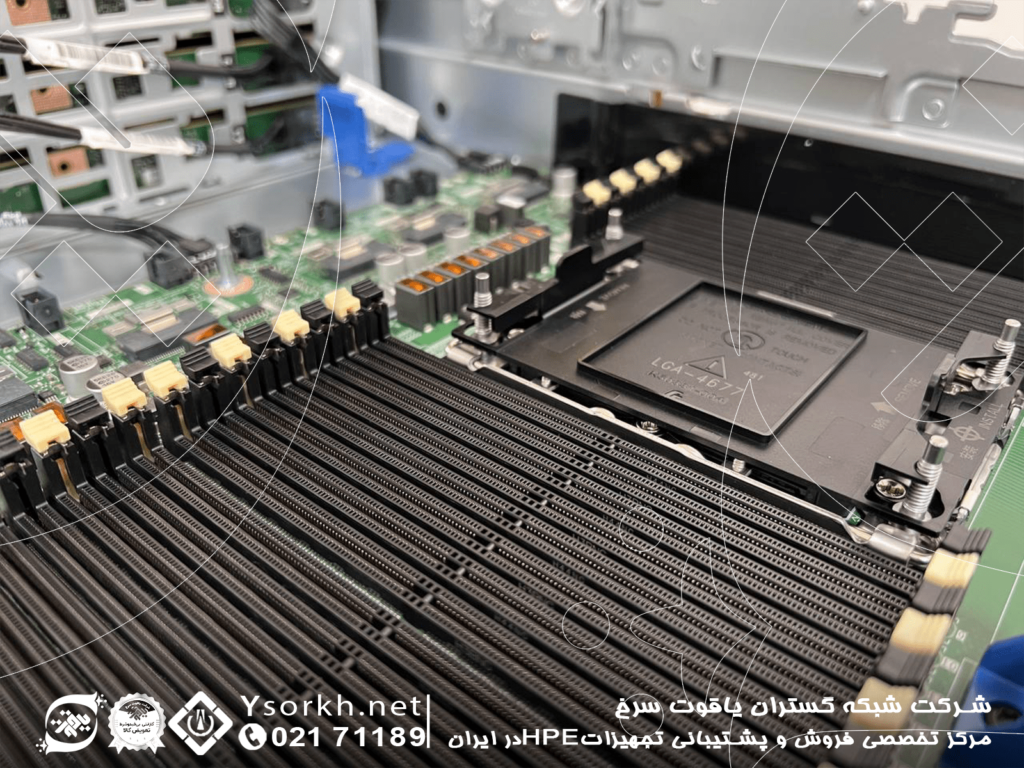

نخستین اصل این است که هر ماژول حافظه تنها زمانی فعال می‌شود که پردازنده متناظر با آن سوکت نصب شده باشد؛ بنابراین در سرورهای دو سوکته، باید توزیع حافظه میان هر دو پردازنده به‌صورت متوازن انجام شود. همچنین هر کانال حافظه به یک یا چند اسلات DIMM متصل است و برای شروع پیکربندی باید ابتدا اسلات‌های سفید رنگ (DIMM0 یا A1/B1 بسته به مدل) پر شوند. در حالت یک DIMM در هر کانال (1DPC)، تنها اسلات سفید استفاده می‌شود و برای استفاده بیشتر (2DPC یا 3DPC)، اسلات‌های بعدی با ترتیب مشخص پر می‌شوند.
از دیگر قواعد مهم، تقارن و یکنواختی در نصب ماژول‌هاست: ماژول‌های مشابه از نظر ظرفیت، سرعت و نوع باید در کانال‌های متناظر هر پردازنده نصب شوند تا پهنای باند به‌صورت متعادل میان همه کانال‌ها تقسیم شود. در صورتی که ماژول‌هایی با سرعت متفاوت نصب شوند، کل سیستم با پایین‌ترین سرعت مشترک اجرا خواهد شد. استفاده از ترکیب ماژول‌های برندهای مختلف یا نوع‌های غیرمجاز (مانند UDIMM یا LRDIMM) توصیه نمی‌شود و می‌تواند موجب بروز خطاهای بوت یا کاهش کارایی شود. علاوه بر این، برخی قابلیت‌های پیشرفته مانند memory mirroring یا rank sparing تنها در صورت رعایت دقیق تعداد DIMM مشخص (مثلاً 8 یا 16 ماژول) فعال می‌شوند.
-
تنها در صورتی DIMM نصب کنید که پردازنده مربوطه نیز نصب شده باشد؛ اگر یکی از دو پردازنده غیرفعال باشد، فقط نیمی از اسلات‌ها قابل استفاده خواهند بود.
-
هنگام استفاده از یک DIMM در هر کانال (DPC)، اسلات‌های سفید که دورتر از CPU هستند، باید اولویت داشته باشند.
-
ترکیب‌های نامناسب مانند “x4 mixing with x8 across a socket” اجتناب شود، و ترکیب 1-rank و 2-rank مجاز تنها در پیکربندی کامل 16 DIMM است (2-rank در اسلات سفید، 1-rank در اسلات سیاه)
-
برای حفظ تعادل پهنای باند و عملکرد، DIMMها باید به‌طور متقارن در میان پردازنده‌ها توزیع شوند.
علاوه بر موارد بالا، پشتیبانی از ویژگی‌های پیشرفته RAS بستگی مستقیم به تعداد DIMMهای نصب‌شده دارد:
-
حالت‌هایی مثل Sub-NUMA Clustering (SNC) و Mirror Mode تنها در پیکربندی‌های خاص پشتیبانی می‌شوند—مثلاً در پیکربندی با ۸ یا ۱۶ DIMM، امکان Mirror Mode فراهم می‌شود و در برخی حالات فقط SNC فعال است.
- در صورت استفاده از ترکیب ماژول‌های مختلف (ظرفیت یا Rank متفاوت)، نوعی رویکرد “هم‌گن‌سازی مجازی” داشته باشید: ابتدا ماژول‌هایی با بالاترین Rank را در اسلات سفید قرار دهید، سپس سایر DIMMها را در اسلات سیاه نصب کنید تا بالاترین ثبات به‌دست آید.
| تعداد DIMM نصب‌شده | پشتیبانی از SNC | Mirror Mode |
|---|---|---|
| 2 | فعال | غیرفعال |
| 4 | 2-way فعال | غیرفعال |
| 8 | 2-way و 4-way فعال | فعال |
| 12 | 2-way و 4-way فعال | غیرفعال |
| 16 | 2-way و 4-way فعال | فعال |
پشتیبانی از ویژگی‌های پیشرفته RAS
شتیبانی از ویژگی‌های پیشرفته RAS (Reliability, Availability, and Serviceability) به‌طور مستقیم به نحوه نصب و پیکربندی ماژول‌های حافظه (DIMM) بستگی دارد. این ویژگی‌ها شامل Advanced ECC، HPE Fast Fault Tolerant Memory (ADDDC)، Online Spare، و Memory Mirroring می‌شوند. برای فعال‌سازی مؤثر این قابلیت‌ها، رعایت دقیق قوانین چیدمان DIMM ضروری است.
بیشتر بخوانید: رفع خطاهای رم (Memory Errors) در سرورهای HP
قوانین کلیدی چیدمان DIMM برای فعال‌سازی RAS:
-
ترکیب متوازن DIMMها: برای بهره‌گیری از ویژگی‌هایی مانند Memory Mirroring و Online Spare، باید تعداد DIMMها به‌طور متوازن در بین کانال‌ها و پردازنده‌ها توزیع شوند. این امر به حفظ تعادل در عملکرد و قابلیت اطمینان سیستم کمک می‌کند.
-
ترتیب نصب DIMMها: در پیکربندی‌های با یک پردازنده، نصب DIMMها باید از اسلات‌های سفید (که نزدیک‌تر به پردازنده هستند) آغاز شود. در پیکربندی‌های دوپردازنده‌ای، این ترتیب باید در هر دو پردازنده به‌صورت مشابه رعایت گردد.
-
استفاده از ماژول‌های با Rank مشابه: برای بهینه‌سازی عملکرد و فعال‌سازی مؤثر ویژگی‌های RAS، توصیه می‌شود از ماژول‌های حافظه با Rank مشابه در هر کانال استفاده شود.
بهینه‌سازی عملکرد و توصیه‌ها
-
استفاده از ماژول‌های حافظه یکسان: برای دستیابی به عملکرد بهینه، توصیه می‌شود از ماژول‌های حافظه با ظرفیت، سرعت و نوع یکسان در تمامی کانال‌ها استفاده شود. این امر به حفظ تعادل در عملکرد و بهره‌وری سیستم کمک می‌کند.
-
رعایت ترتیب نصب DIMMها: در سرورهای دوپردازنده‌ای مانند DL380 Gen11، نصب DIMMها باید از اسلات‌های سفید (که نزدیک‌تر به پردازنده هستند) آغاز شود. این ترتیب به بهره‌برداری بهینه از پهنای باند حافظه کمک می‌کند.
-
پیکربندی متوازن کانال‌های حافظه: برای بهره‌گیری کامل از ظرفیت و پهنای باند حافظه، DIMMها باید به‌طور متوازن در بین کانال‌ها و پردازنده‌ها توزیع شوند. این امر از بروز مشکلات عملکردی جلوگیری می‌کند.
-
استفاده از ویژگی‌های RAS: فعال‌سازی ویژگی‌هایی مانند Memory Mirroring و Online Spare نیازمند پیکربندی صحیح DIMMها است. برای مثال، در پیکربندی با ۸ یا ۱۶ DIMM، امکان فعال‌سازی Memory Mirroring فراهم می‌شود.
-
اجتناب از ترکیب‌های نامتعادل DIMM: ترکیب‌های نامتعادل مانند استفاده از DIMMهای با ظرفیت یا Rank متفاوت در یک کانال ممکن است منجر به کاهش عملکرد و بروز خطاهای بوت شود.
ظرفیت‌ها، سرعت‌ها و انواع DIMMها
سرورهای HPE Gen11 با پشتیبانی از گزینه‌هایی تا سقف ۸ ترابایت حافظه DDR5 در مدل‌هایی مانند DL380 Gen11 (با 16 اسلات DIMM در هر پردازنده) قادرند عملکرد و پهنای باند قابل‌توجهی ارائه دهند . در نمونه‌هایی مانند DL320 Gen11 (مدل تک‌پردازنده‌ای)، ظرفیت حافظه به ۲ ترابایت محدود شده و با سرعت تا ۴۸۰۰ MT/s قابل استفاده است. توجه داشته باشید که سرعت واقعی حافظه در Gen11 تابعی از نوع و تعداد DIMMها، سرعت ماژول‌های نصب‌شده، و مدل پردازنده است — به‌گونه‌ای که برای مثـال در DL380 نسل 11، سرعت حافظه تا ۵۶۰۰ MT/s پشتیبانی می‌شود، به ویژه زمانی که از پردازنده‌های سازگار بهره گرفته شود.
انواع DIMMها (Rank و تکنولوژی)
نسل 11 سرورهای HPE به‌طور مشخص از حافظه‌های ECC Registered DDR5 (RDIMM) پشتیبانی می‌کند و سایر فرم‌ها مانند LRDIMM یا UDIMM مورد استفاده قرار نمی‌گیرند. در پلتفرم‌هایی مانند سرور DL320 با پیکربندی تک‌پردازنده‌ای، امکان نصب تا 16 عدد DIMM وجود دارد که می‌تواند به ۲ ترابایت حافظه DDR5 در سرعت ۴۸۰۰ MT/s منتهی شود — یک ترکیب رقابتی از ظرفیت بالا و تعداد کانال‌های حافظه متعدد.
نتیجه گیری
در پیکربندی و چیدمان رم سرور نسل 11 ، رعایت اصول چیدمان DIMM (Population Rules) برای دستیابی به عملکرد بهینه و بهره‌برداری کامل از ویژگی‌های RAS (Reliability, Availability, and Serviceability) ضروری است. به‌عنوان مثال، در مدل HPE ProLiant DL380 Gen11 با دو پردازنده، برای فعال‌سازی قابلیت‌هایی مانند Memory Mirroring و Online Spare، باید از ۸ یا ۱۶ DIMM با ظرفیت یکسان استفاده کرد و آن‌ها را به‌طور متوازن بین کانال‌های حافظه توزیع نمود. همچنین، نصب DIMMها باید از اسلات‌های سفید (که نزدیک‌تر به پردازنده هستند) آغاز شود تا از تعادل در عملکرد حافظه اطمینان حاصل گردد. انتخاب ماژول‌های رم با کیفیت از یاقوت سرخ، مرکز تخصصی سرور باعث می شود نه‌تنها محصولات اصلی و با کیفیت را تهیه کنید، بلکه مشاوره تخصصی در زمینه انتخاب و پیکربندی رم مطابق با نیازهای سازمانی را نیز در اختیار شما قرار می دهد.
