آشنایی با هیت‌سینک و فن در سرورهای HPE

هیت‌سینک چیست و چه نقشی در سرورهای HPE دارد؟

هیت‌سینک (Heatsink) یا خنک‌کننده حرارتی، قطعه‌ای فلزی و معمولاً از جنس آلومینیوم یا مس است که به منظور انتقال گرما از اجزای حساس سرور مانند پردازنده (CPU)، چیپست‌ها و VRM (مدار تنظیم ولتاژ) به محیط اطراف طراحی شده است. در سرورهای HPE، به‌ویژه در مدل‌های پیشرفته مانند DL380 یا ML350، هیت‌سینک‌ها به گونه‌ای طراحی می‌شوند که بتوانند به‌صورت Passive یا همراه با جریان هوا از طریق فن‌ها، حرارت را به شکلی مؤثر دفع کنند.

طراحی دقیق پره‌ها (Fins)، سطح تماس با پردازنده، میزان هدایت حرارتی و ابعاد فیزیکی هیت‌سینک از مهم‌ترین عواملی هستند که عملکرد آن را تعیین می‌کنند. در سرورهای HPE، هیت‌سینک‌ها معمولاً با توجه به نوع پردازنده (TDP) و شرایط کاری سرور انتخاب می‌شوند.

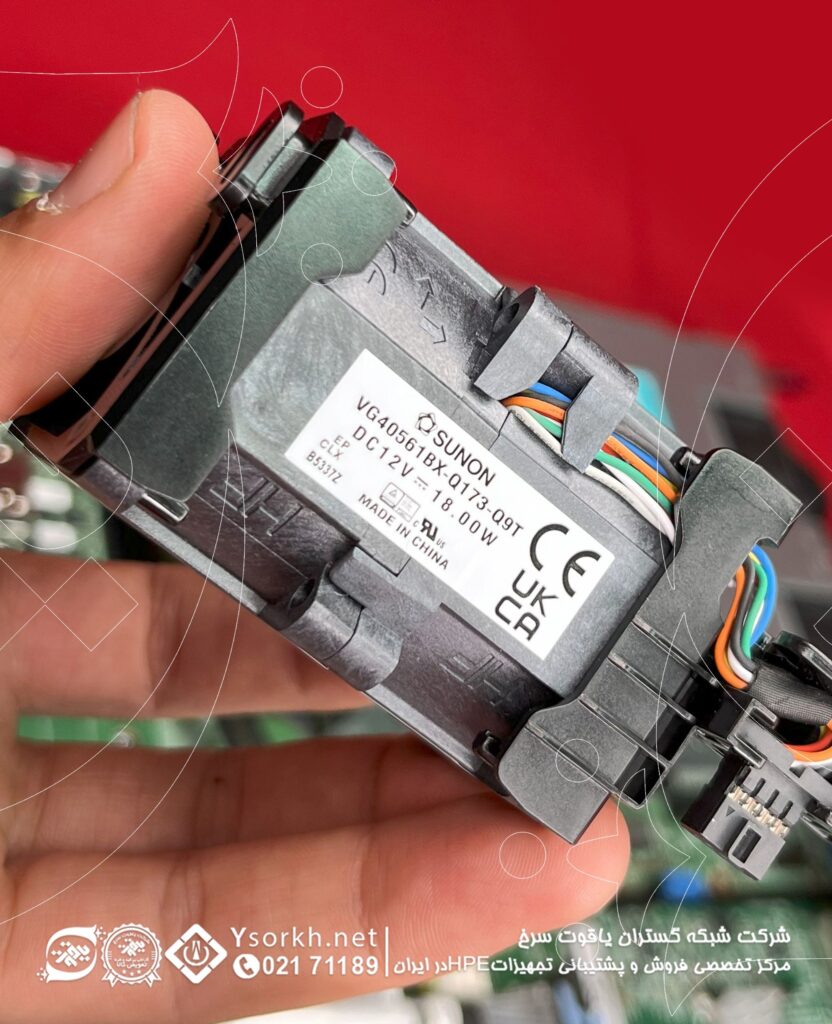

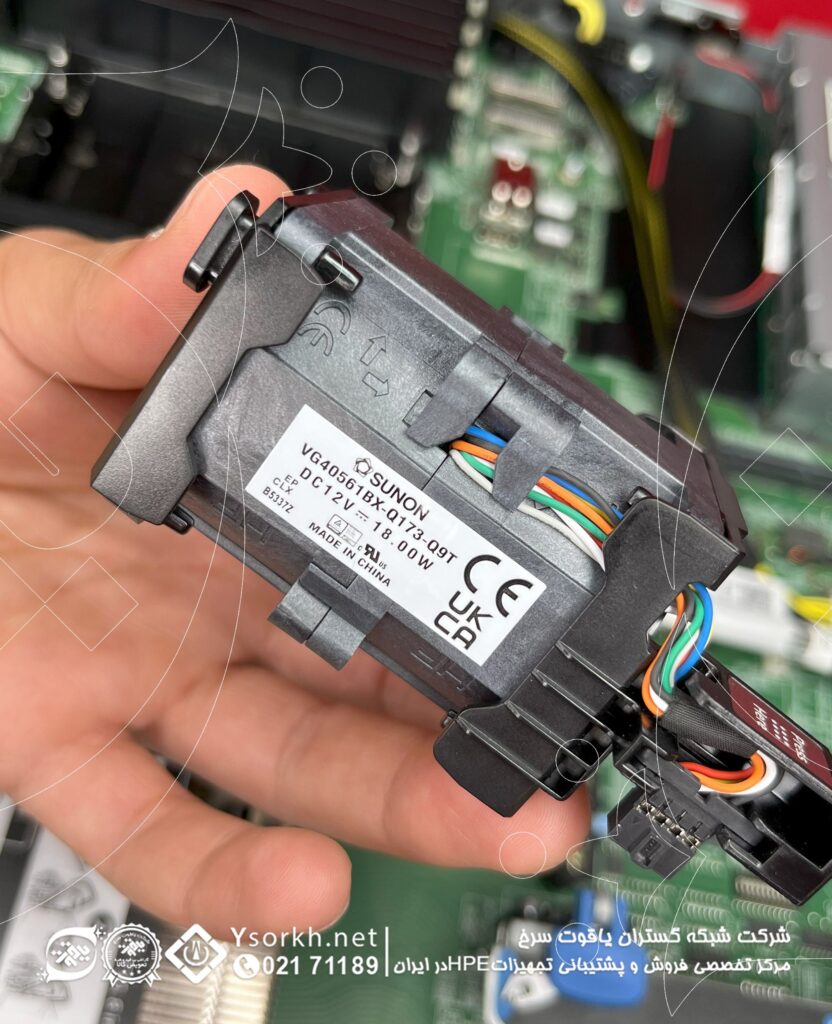

فن سرور چیست و چگونه عمل می‌کند؟

فن سرور یک سیستم الکترومکانیکی است که وظیفه آن تولید جریان هوای مداوم در داخل شاسی سرور برای انتقال هوای گرم از روی قطعات حساس به بیرون از سیستم است. در بسیاری از مدل‌های سرورهای HPE، فن‌ها به‌صورت ماژولار و Hot-Plug طراحی می‌شوند، به این معنا که بدون نیاز به خاموش کردن سیستم می‌توان آن‌ها را تعویض کرد.

فن‌ها با استفاده از سنسورهای حرارتی نصب‌شده روی مادربرد یا ماژول iLO، به صورت هوشمند سرعت خود را متناسب با دمای قطعات تنظیم می‌کنند. این فرآیند در سرورهای HPE تحت عنوان Thermal Regulation شناخته می‌شود که نقش حیاتی در پایداری و افزایش طول عمر سرور ایفا می‌کند.

تفاوت فن و هیت‌سینک در سیستم‌های خنک‌کننده سرور

هرچند فن و هیت‌سینک هر دو در فرآیند خنک‌سازی نقش دارند، اما کارکرد آن‌ها با یکدیگر متفاوت و مکمل است:

ترکیب صحیح هیت‌سینک و فن، یک سیستم خنک‌کنندگی پایدار و کارآمد را برای سرورهای HPE ایجاد می‌کند. استفاده نادرست یا نامناسب از یکی از این اجزا می‌تواند منجر به افزایش دما، کاهش کارایی یا حتی خرابی قطعات داخلی شود.

HPE DL360 G11

چرا خنک‌کنندگی در سرورهای HPE اهمیت حیاتی دارد؟

سرورها، به‌ویژه مدل‌های رک‌مونت و High-Density مانند HPE DL360 یا HPE Apollo، در محیط‌هایی با تراکم بالا و بار پردازشی سنگین اجرا می‌شوند. در چنین شرایطی، تولید گرمای زیاد از سوی CPU، RAM، چیپ‌ست‌ها و سایر ماژول‌ها امری اجتناب‌ناپذیر است.

دلایل اهمیت خنک‌کنندگی در سرورهای HPE عبارتند از:

• افزایش طول عمر قطعات سخت‌افزاری: دمای بالا، یکی از عوامل اصلی کاهش عمر مفید پردازنده‌ها و مدارهای مجتمع است.

• جلوگیری از کاهش کارایی سیستم (Thermal Throttling): در صورت داغ شدن بیش از حد، بسیاری از پردازنده‌ها به‌صورت خودکار عملکرد خود را کاهش می‌دهند تا از آسیب جلوگیری شود.

• کاهش ریسک خرابی سیستم: گرمای بیش از حد می‌تواند باعث آسیب‌دیدگی مادربرد، ماژول‌های رم یا حتی قطع ناگهانی سیستم شود.

• پایداری عملکرد در شرایط کاری مداوم: سرورها معمولاً به‌صورت ۲۴ ساعته و بدون وقفه فعالیت دارند، بنابراین پایداری دمایی در آن‌ها یک الزام است، نه گزینه.

در نتیجه، استفاده از هیت‌سینک و فن استاندارد و اورجینال HPE با طراحی دقیق و تاییدیه‌های رسمی، نه‌تنها موجب افزایش بازدهی سیستم می‌شود، بلکه ریسک خرابی‌های حرارتی را به‌شدت کاهش می‌دهد.

سیستم خنک‌کنندگی در سرورهای HPE، متشکل از فن‌ها و هیت‌سینک‌های تخصصی، یکی از مهم‌ترین بخش‌های تضمین عملکرد پایدار و طولانی‌مدت سرور است. انتخاب صحیح این قطعات، نصب دقیق و نگهداری منظم آن‌ها، تأثیر مستقیم بر سلامت و بهره‌وری کلی سیستم دارد.

وظیفه هیت سینک hp در تجهیزات دیتاسنتری

انواع سرورهای اچ پی DL , ML , SL , BL و غیره برای خنک نگه داشتن پردازنده های (CPU) خود  از قطعه ای به نام هیت سینک استفاده می کنند. کاربرد هیت سینک سرور اچ پی انتقال گرما از پردازنده به بیرون است. هیت سینک جزو عوامل بسیار مهم و حیاتی در سرورهای اچ پی به شمار میرود چون از بخش اصلی سرور یعنی سی پی یو محافظت می کند. به ازای هر CPU یک هیت سینک لازم است بین Heat Sink و CPU یک لایه خمیر سیلیکم اضافه می شود که گرما را از CPU به هیت سینک منتقل کند.

خرید سی پی یو سرور

هیت سینک ها معلولا از آلیاژ آلومینیوم و مس تولید می شوند.

هیت سینک سرور DL360 G10

انواع هیت‌سینک و فن مخصوص سرورهای HPE

در سرورهای HPE، سیستم‌های خنک‌کنندگی بسته به نوع شاسی (رک‌مونت یا تاور)، توان پردازشی، تراکم قطعات و شرایط محیطی طراحی متفاوتی دارند. شرکت HPE برای هر خانواده از سرورها، هیت‌سینک و فن‌هایی با مشخصات دقیق و استانداردهای متفاوت ارائه می‌دهد. شناخت این تفاوت‌ها برای انتخاب صحیح قطعه و حفظ عملکرد بهینه سرور کاملاً ضروری است.

1. هیت‌سینک و فن در سرورهای رک‌مونت (Rackmount)

سرورهای رک‌مونت مانند HPE ProLiant DL360، DL380، DL560 و DL580، به‌دلیل طراحی متراکم و قرارگیری در رک‌های استاندارد دیتاسنتر، به سیستم خنک‌کنندگی بسیار بهینه و دقیق نیاز دارند. در این نوع سرورها:

• فن‌ها معمولاً به‌صورت ماژولار و Hot-Plug طراحی می‌شوند.

• چیدمان فن‌ها به‌صورت آرایه‌ای در جلوی شاسی قرار دارد و جریان هوا را از جلو به عقب هدایت می‌کند (Front-to-Back Airflow).

• هیت‌سینک‌ها متناسب با فضای فیزیکی محدود طراحی می‌شوند و دارای پره‌های بسیار فشرده برای افزایش سطح تماس و انتقال حرارت مؤثر هستند.

• مدل‌های دو پردازنده‌ای (Dual CPU) معمولاً به دو هیت‌سینک مجزا نیاز دارند که باید دقیقاً مطابق با سوکت پردازنده و توان حرارتی آن انتخاب شوند.

• فن‌ها در این سرورها معمولاً با قابلیت N+1 Redundancy عرضه می‌شوند، یعنی حتی در صورت خرابی یک فن، سیستم قادر به ادامه فعالیت خواهد بود.

مثال: فن HPE DL380 Gen10 6-Fan Kit با پارت‌نامبر 867810-B21 از رایج‌ترین مدل‌های مورد استفاده در رک‌سرورهاست.

2. هیت‌سینک و فن در سرورهای تاور (Tower)

سرورهای تاور مانند HPE ProLiant ML350، ML110 و ML30 دارای فضای داخلی بازتر هستند و معمولاً برای دفاتر کوچک یا محیط‌های غیر دیتاسنتری استفاده می‌شوند. در این نوع سرورها:

• سیستم تهویه ترکیبی از فن‌های شاسی، فن پردازنده و گاهی فن پاور است.

• هیت‌سینک‌ها معمولاً بزرگ‌تر بوده و طراحی آن‌ها به‌گونه‌ای است که بتوانند گرمای بیشتری را به‌صورت Passive دفع کنند، چرا که جریان هوای اجباری در آن‌ها کمتر از رک‌سرورهاست.

• تعداد فن‌ها نسبت به سرورهای رک‌مونت کمتر است، اما قطر و توان فن‌ها بالاتر است (مثلاً 92mm یا 120mm).

• در برخی مدل‌ها فن پردازنده به‌صورت ترکیبی با هیت‌سینک ارائه می‌شود (Active Cooler).

نکته مهم: در سرورهای ML350 Gen10، معمولاً برای پردازنده‌های با TDP بالا، از هیت‌سینک‌های بزرگ با فن‌های اختصاصی استفاده می‌شود.

3. مدل‌های خاص مانند DL360، DL380، ML350 و BL460

برخی از سرورهای محبوب و پرفروش HPE دارای مجموعه خنک‌کنندگی خاص خود هستند. در ادامه، ویژگی‌های هیت‌سینک و فن در این مدل‌ها را مرور می‌کنیم:

● DL360 Gen10/Gen11

• طراحی باریک و دو یونیتی برای نصب در رک‌های فشرده

• استفاده از فن‌های کوچک با سرعت بالا (High RPM)

• پشتیبانی از 6 یا 8 فن Hot-Plug در آرایه مرکزی

• هیت‌سینک‌های Low Profile با قابلیت دفع حرارت بالا برای پردازنده‌های Xeon Scalable

● DL380 Gen10/Gen11

• پشتیبانی از دو پردازنده با توان حرارتی بالا (TDP تا 270 وات)

• نیاز به فن‌های Redundant با کنترلر هوشمند

• هیت‌سینک‌های مستقل برای هر پردازنده با ابعاد بزرگ و طراحی پره‌های متراکم

● ML350 Gen10

• طراحی Tower با ظرفیت بالای جریان هوا

• استفاده از هیت‌سینک‌های Passive بزرگ و فن‌های شاسی با قطر بالا

• مناسب برای محیط‌های نیمه‌حرفه‌ای یا اتاق سرور

● BL460c (Blade Server)

• طراحی ماژولار و بسیار متراکم

• عدم وجود فن مستقل؛ خنک‌کنندگی از طریق Fan Zone در Enclosure انجام می‌شود

• هیت‌سینک‌های تخصصی با ارتفاع پایین برای جاگیری در محفظه BladeSystem

HPE DL360 G11

4. تفاوت بین هیت‌سینک استاندارد و High Performance در سرورهای HPE

HPE برای بسیاری از مدل‌های سرور، دو نوع هیت‌سینک ارائه می‌دهد: Standard Heatsink و High Performance Heatsink. انتخاب میان این دو بر اساس نوع پردازنده، توان حرارتی (TDP) و محیط کاری انجام می‌شود.

در محیط‌هایی با دمای بالا یا اجرای مداوم بارهای سنگین (مانند ماشین‌های مجازی، پایگاه داده‌ها، پردازش گرافیکی)، استفاده از هیت‌سینک High Performance ضروری است.

شناخت دقیق نوع هیت‌سینک و فن متناسب با مدل سرور HPE، محیط کاری و بار پردازشی، از اصلی‌ترین گام‌ها در خرید و نگهداری صحیح قطعات خنک‌کننده است. هر مدل سرور HPE، چه رک‌مونت باشد، چه تاور یا بلید، طراحی ویژه‌ای در سیستم خنک‌کنندگی دارد که باید با قطعات اصلی، اورجینال و مطابق با پارت‌نامبر توصیه‌شده تجهیز شود. همچنین انتخاب بین هیت‌سینک استاندارد یا High Performance باید بر اساس نیاز واقعی و شرایط عملکردی سرور انجام شود.

انواع هیت سینک HeatSink HPE

هیتسینک ها با توجه به عملکردشان به دو سته تقسیم می شوند:

• هیت سینک پرفورمنس
• هیت سینک هایپرفورمنس

هیتسینک های هایپرفورمنس مخصوص پردازنده های رده بالا هستند که می توانند از عملکردها و پردازش های خیلی بالا پشتیبانی بکنند و باعث افزایش طول عمر پردازنده باشند.

هیت سینک سرور هر نسل از نسل بعدی یا قبلی خود پشتیبانی نمی کند.

هیت سینک چگونه کار می کند؟

هیت سینک توسط خمیر سیلیکونی که بین CPU و هیت سینک قرار دارد گرما را از پردازنده می گیرد و به کمک فن ان را به خارج منتقل می کند. بدون هیتسینک تمامی قطعات الکترونیکی خیلی سریع داغ می شوند و در نتیجه نیاز به تعمیرات پر هزینه دارند.

قیمت هیت سینک و فن سرور HPE

هیت سینک های اچ پی از الومینیوم و مس ساخته می شوند به همین دلیل دارای وزنی سبک و رسانایی حرارتی بالایی می باشند. انواع هیت سینک های سرور اچ پی در نسل های مختلف با هم تفاوت ظاهری دارند.

شما می توانید انواع Heat Sink های سرورهای hp را در سایت یاقوت سرخ مشاهد و از قیمت ان مطلع شوید و با انتخاب هیت سینک اچ پی مد نظره خود را ان را از سایت ما به صورت انلاین یا حضوری خریداری کنید. قیمت هیت سینک های هایپری به دلیل رسنایی حرارتی بالاتر بیشتر از هیت سینک های معمولی می باشد.

خرید هیت سینک و فن سرور HPE

لازمه داشتن هر CPU یک هیت سینک می باشد. حتی برای چند ثانیه هم CPU را بدون هیت سینک استفاده نکنید چون با افرایش دما باعث خرابی های جبران ناپذیری می شود. برای خرید هیت سینک باید ابتدا به نوع سرور و نسل ان توجه فرمایید چون هیت سینک هر نسل از نسل دیگر پشتیبانی نمی کند.

با خرید هیت سینک مورد نیازتان از شرکت شبکه گستران یاقوت سرخ می توانید از گارانتی یک ساله تعویض کالا بدون قید و شرط بهره مند شوید از اصل بودن کالا اطمینان خاطر پیدا بفرمایید.

فن سرور اچ پی

فن ها وظیفه خنک کردن هوای گرم داخل سرور را بر عهده دارند. فن سرور با خنک نگه داشتن جریان هوا داخل سرور باعث طول عمر بیشتر قطعات می شود. به همین دلیل یکی از قطعات حیاتی در سرور می باشد.

معمولا فن هر سروری مختص همان سرور است و قابلیت نصب بر روی مدل و نسل دیگر را ندارند.

فن های سرور اچ پی را می توان بصورت Redundent (اضافه بر نیاز) روی مادربورد سرورهای hp استفاده نمود. فن سرور اچ پی معمولا از قابلیت Hot Plug  پشتیبانی می کند و در حال کار کردن نیز می توان ان های تعویض یا جایگزین کرد.

انواع فن سرور HPE

• فن اچ پی Standard
• فن اچ پی High Performance

فن های High Performance سرور اچ پی با دوره فن بالاتر علاوه بر افرایش طول عمر قطعات داخل سرور باعث افزایش کارایی و عملکرد قطعات نیز می شود و معمولا برای سرورها با پردازنده های قوی استفاده می شود.

تعداد فن بر روی سرور بستگی به نوع و نسل و تعداد سی پی یو دارد. به طور مثال سرور  hpe ML350 gen9  قدرتمند hp  است که در صورت پیکربندی قدرتمند ، قابلیت پشتیبانی از تعداد 8 فن اچ پی را دارد. به طور معمول با اضافه کردن هر CPU باید دوتا فن اضافه شود.

قیمت فن سرور HPE

قیمت فن سرورهای hp با توجه به کاربرد ونسل سرور با هم تفاوت دارند. در حال حاضر در بازار قطعات سخت افزار در دو نوع فن موجود است، اورجینال و استوک.

اگر قصد خرید فن اچ پی با بهترین قیمت و ضمانت اصالت کالا را دارید می توانید از بین تنوع محصولات زیادی که شرکت شبکه گستران یاقوت سرخ دارد بهترین گزینه را بر اساس نیاز خود انتخاب و تهیه کنید.

خرید فن سرور HPE

فن سرور hp یکی از قطعات بسیار مهم در سرورهای اچ پی می باشد. فن در سرور وظیفه خنک نگه داشتن قطعات سرور را بر عهد دارد. خرید فن برای سرورهای اچ پی یک عمر واجب می باشد. بدون فن دمای داخل سرور افزایش یافته و باعث خرابی و ضررهای جبران ناپدیری قطعات داخل سرور می شود. خرید فن برای سرورهای اچ پی را می توانید هم بصورت انلاین سفارش خود را ثبت بفرمایید و هم می توانید با شماره 021-71189 تماس حاصل فرمایید و برای خرید از مشاوره کارشناسان ما بهره مند شوید.

فروش فن سرور HPE

در سایت شبکه گستران یاقوت سرخ می توانید انواع فن های سرورهای hp نسل G6 ، G7 ، G8 ، G9 و G10 را مشاهده بفرمایید. همانطور که می دانید فن یکی از قطعات مهم در کارایی سرور می باشد هر چه قدر فن دمای داخل سرور را پایین نگه دارد طول عمر قطعات داخل سرور بیشتر می شود.

خرید سرور از یاقوت سرخ

برای خرید فن سرور اچ پی مورد نظر خود باید به نسل و سری سرور خود توجه فرمایید و همچنین پارت فن خود را نیز چک بکنید تا در خرید فن سرور اشتباه نفرمایید. فن سرور هر نسل از نسل بعدی پشتیبانی نمی کند و طوری طراحی شده اند که فقط از یک نوع سرور پشتیبانی می کند.  شرکت یاقوت سرخ با فروش و مشاوره فن سرور اچ پی میتواند شما را در خرید فن سرور hp همراهی کند.

بررسی عملکرد و تکنولوژی‌های به‌کاررفته در فن‌های سرور HPE

فن‌های سرورهای HPE یکی از مهم‌ترین اجزای سیستم خنک‌کننده محسوب می‌شوند که وظیفه پایدار نگه‌داشتن دمای قطعات حیاتی مانند پردازنده، رم، کارت RAID و درایوهای ذخیره‌سازی را بر عهده دارند. تکنولوژی‌های پیشرفته‌ای که HPE در طراحی این فن‌ها به کار برده، نه‌تنها عملکرد خنک‌کنندگی را بهینه کرده‌اند، بلکه باعث کاهش مصرف انرژی، افزایش عمر قطعات و جلوگیری از خرابی ناگهانی شده‌اند. در ادامه، مهم‌ترین فناوری‌ها و ویژگی‌های فن‌های سرور HPE را بررسی می‌کنیم:

تکنولوژی Hot-Plug در فن سرورها

فن‌های Hot-Plug در سرورهای HPE این امکان را فراهم می‌کنند که در صورت بروز ایراد در یکی از فن‌ها، بدون نیاز به خاموش‌کردن سرور، فن معیوب تعویض شود. این ویژگی به‌خصوص در محیط‌های دیتاسنتری که خاموشی سرور می‌تواند خسارت‌های جبران‌ناپذیری به همراه داشته باشد، اهمیت بسیار زیادی دارد.

مزایای کلیدی:

• عدم نیاز به Shutdown برای تعویض فن

• افزایش زمان Uptime سرور

• مناسب برای محیط‌های High Availability

طراحی ماژولار فن‌ها در نسل‌های 9، 10 و 11

در سرورهای نسل 9، 10 و 11 اچ‌پی، طراحی فن‌ها به صورت ماژولار انجام شده است؛ به این معنا که هر فن در قالب یک ماژول جداگانه طراحی شده و به راحتی قابل جایگزینی است. این طراحی علاوه بر سهولت در تعمیرات، به مدیریت بهتر جریان هوا نیز کمک می‌کند.

نکات مهم طراحی ماژولار:

• دسترسی سریع برای نگهداری و تعمیر

• قابلیت ارتقا یا افزودن فن در زمان نیاز (مثلاً هنگام نصب کارت‌های گرافیک یا تجهیزات ذخیره‌سازی بیشتر)

• چینش بهینه برای جریان یکنواخت هوا

سنسورهای حرارتی و کنترل هوشمند سرعت فن

یکی از نقاط قوت طراحی سیستم‌های خنک‌کننده HPE استفاده از سنسورهای حرارتی متعدد در نقاط کلیدی مادربرد و قطعات اصلی سرور است. این سنسورها اطلاعات دمایی را به کنترلر مرکزی منتقل می‌کنند تا بر اساس بار کاری، دمای محیط و فعالیت اجزای سرور، سرعت فن‌ها به‌صورت هوشمند تنظیم شود.

مزایای کنترل هوشمند:

• بهینه‌سازی مصرف انرژی و کاهش صدای فن

• افزایش طول عمر فن‌ها و قطعات

• عملکرد بی‌نقص حتی در بارهای کاری بالا

کنترل از طریق iLO (Integrated Lights-Out)

در سرورهای HPE، امکان مانیتورینگ و کنترل کامل فن‌ها از طریق پنل مدیریتی iLO فراهم شده است. ادمین‌ها می‌توانند وضعیت هر فن را بررسی کرده، هشدارهای دمایی دریافت کرده و حتی به صورت دستی سرعت فن‌ها را تنظیم کنند (در صورت نیاز خاص یا تنظیمات سفارشی‌سازی‌شده).

الگوریتم‌های Redundant Cooling

فن‌های سرور HPE عموماً به‌صورت Redundant طراحی می‌شوند؛ یعنی اگر یکی از فن‌ها از کار بیفتد، فن‌های دیگر بار آن را به‌صورت خودکار جبران می‌کنند تا سیستم دچار داغی یا افت عملکرد نشود.

به‌عنوان مثال:

• سرورهایی مانند HPE DL380 Gen10 معمولاً دارای پیکربندی 6 فن Hot-Plug هستند که در صورت نیاز، به صورت N+1 یا N+2 تنظیم می‌شوند.

تطبیق با محیط‌های کاری سخت

فن‌های HPE برای کار در دمای بالا، رطوبت‌های مختلف و شرایط خاص طراحی شده‌اند. بسیاری از مدل‌ها دارای استانداردهای صنعتی (مانند NEBS Level 3 یا استانداردهای Grade A/B برای دیتاسنترها) هستند که نشان‌دهنده کیفیت و پایداری بالای این قطعات در محیط‌های بحرانی است.

فن‌های سرور HPE تنها یک وسیله چرخان نیستند؛ بلکه بخشی از یک سیستم هوشمند و هماهنگ با سایر اجزای سرور محسوب می‌شوند که با استفاده از تکنولوژی‌های روز، وظیفه محافظت از سرمایه‌گذاری سخت‌افزاری شما را بر عهده دارند. اگر در انتخاب فن مناسب برای مدل سرور خود نیاز به راهنمایی دقیق دارید، کارشناسان ما در شرکت شبکه گستران یاقوت سرخ آماده ارائه مشاوره تخصصی به شما هستند.

بررسی مشکلات رایج و راه‌حل‌های خنک‌کنندگی در سرورها

در سیستم‌های سروری به‌ویژه در مدل‌های پرقدرت HPE، عملکرد صحیح سیستم خنک‌کنندگی یکی از مهم‌ترین عوامل در حفظ پایداری، طول عمر و عملکرد قطعات سخت‌افزاری است. در این بخش به بررسی دقیق مشکلات رایج در خنک‌کنندگی سرورها، دلایل بروز آن‌ها و راه‌حل‌های تخصصی برای رفع و پیشگیری می‌پردازیم. هدف این است که کاربران پیش از خرید هیت‌سینک یا فن سرور و همچنین پس از نصب این تجهیزات، با دانش کافی نسبت به نگهداری و عیب‌یابی سیستم خنک‌کنندگی سرور خود اقدام کنند.

۱. صدای زیاد فن سرور: دلایل و راهکارها

یکی از مشکلات رایج در سرورها، افزایش صدای فن است که اغلب نشانه‌ای از یک ایراد سیستمی یا تنظیمات نادرست است.

دلایل صدای زیاد فن‌ها:

• دمای بالای پردازنده یا سایر قطعات (CPU، RAM، چیپست)

• استفاده از فن یا هیت‌سینک غیراصل یا ناسازگار با مدل سرور

• مسدود بودن مسیر جریان هوا به دلیل گرد و غبار یا چیدمان نادرست تجهیزات

• قدیمی یا فرسوده بودن فن‌ها و کاهش عملکرد بلبرینگ‌ها

• تنظیمات نامناسب Firmware یا iLO برای سرعت فن‌ها

راهکارهای پیشنهادی:

• بررسی و تمیزکاری دوره‌ای فضای داخلی سرور و فیلترهای هوا

• جایگزینی فن‌های معیوب با مدل‌های اورجینال HPE

• بررسی وضعیت دمایی قطعات با نرم‌افزار HPE iLO یا HPE Insight Diagnostics

• آپدیت Firmware سیستم برای بهینه‌سازی عملکرد کنترل‌کننده‌های فن

۲. خطاهای متداول سیستم خنک‌کنندگی (Fan Failure, Overheat)

سیستم‌های هوشمند مدیریتی HPE مانند iLO قادرند بلافاصله خطاهای مربوط به خنک‌کنندگی را ثبت و هشدار دهند. این خطاها در صورت بی‌توجهی می‌توانند منجر به آسیب سخت‌افزاری یا خاموشی ناگهانی سیستم شوند.

خطاهای رایج:

• Fan Failure: عدم تشخیص عملکرد یک یا چند فن

• System Overheat: عبور دما از آستانه مجاز

• Fan Missing: نصب ناقص یا نبود فن در محل پیش‌بینی‌شده

• Low Airflow Detected: جریان هوای ناکافی در شاسی سرور

راه‌حل‌های تخصصی:

• بررسی دقیق اتصالات فن‌ها و عملکرد فیزیکی آن‌ها (با نرم‌افزار یا بررسی دستی)

• تعویض فن خراب یا مفقود با فن‌ اورجینال سازگار با مدل سرور

• کنترل و بهبود تهویه رک و اتاق سرور

• استفاده از ماژول‌های خنک‌کنندگی افزوده در سرورهای رک‌مونت (مانند Fan Cage یا Air Duct)

۳. خنک‌کنندگی مکمل برای محیط‌های پرفشار

در برخی محیط‌ها مانند دیتاسنترها یا مراکز پردازش با بار بالا، سیستم خنک‌کنندگی استاندارد سرور کافی نیست و نیاز به تجهیزات و طراحی مکمل دارد.

راه‌حل‌های پیشنهادی:

• استفاده از سیستم‌های خنک‌کنندگی Active مانند رک‌های خنک‌کننده با مایع (Liquid Cooling)

• نصب کیت‌های Air Baffle برای هدایت بهتر جریان هوا در داخل کیس

• کنترل رطوبت و دمای اتاق سرور با سیستم‌های تهویه مطبوع صنعتی

• مانیتورینگ دما و جریان هوا به صورت ۲۴/۷ با نرم‌افزارهای مدیریت دیتاسنتر

با شناخت دقیق مشکلات و خطاهای سیستم‌های خنک‌کنندگی و استفاده از فن و هیت‌سینک اصل HPE، می‌توان تا حد زیادی از بروز اختلالات در عملکرد سرورها جلوگیری کرد. همچنین توصیه می‌شود پیش از خرید، با متخصصان شرکت شبکه گستران یاقوت سرخ مشورت کرده تا قطعه سازگار با مدل سرور و شرایط محیطی شما انتخاب شود.

راهنمای انتخاب هیت‌سینک و فن مناسب بر اساس مدل سرور HPE

انتخاب صحیح هیت‌سینک و فن برای سرورهای HPE تنها به ابعاد یا ظاهر آن‌ها محدود نمی‌شود. این قطعات باید کاملاً متناسب با مدل سرور، نوع پردازنده، توان حرارتی (TDP) و چیدمان سخت‌افزاری سرور انتخاب شوند تا هم عملکرد حرارتی سیستم حفظ شود و هم از ایجاد خطاهای نرم‌افزاری، کاهش عمر قطعات یا خرابی‌های ناگهانی جلوگیری شود.

در این راهنما، سه فاکتور اصلی بررسی می‌شود:

1. تطابق هیت‌سینک و فن با مدل سرورهای خاص HPE

هر سرور HPE طراحی منحصر‌به‌فردی در سیستم خنک‌کنندگی دارد. به‌طور کلی:

سرورهای رک‌مونت (Rackmount)

مدل‌هایی مانند DL360, DL380, DL560, DL580 Gen9/Gen10/Gen11 نیازمند:

• فن‌های ماژولار Hot-Plug

• هیت‌سینک‌های باریک و دقیق با پارت‌نامبر اختصاصی برای CPUهای خاص

• آرایش دقیق جریان هوا (Front-to-Back)

مثلاً:
DL360 Gen10 از فن‌های کوچک و سریع استفاده می‌کند (مثل P/N: 867810-B21)،
در حالی که DL580 به فن‌های با قدرت بالاتر و ابعاد بزرگ‌تر نیاز دارد.

سرورهای تاور (Tower)

مدل‌هایی مانند ML350 Gen10/Gen11 یا ML110 دارای:

• هیت‌سینک‌های بزرگ‌تر با سطح تماس بالا

• فن‌های شاسی با سرعت کمتر اما قطر بیشتر

• امکان استفاده از فن/هیت‌سینک ترکیبی (Active Cooler)

سرورهای بلید (BladeServer)

مدل‌هایی مثل BL460c G9/G10، فن مجزا ندارند. خنک‌کنندگی آن‌ها توسط فن‌های شاسی BladeSystem Enclosure انجام می‌شود. تنها مورد انتخابی برای کاربر، هیت‌سینک اختصاصی پردازنده است که باید دقیقاً با مدل پردازنده و شاسی Blade سازگار باشد.

2. راهنمای تطبیق هیت‌سینک و فن بر اساس پردازنده (CPU)

پردازنده‌های مورد استفاده در سرورهای HPE، عمدتاً از خانواده Intel Xeon Scalable هستند و در سری‌های زیر دسته‌بندی می‌شوند:

Xeon Silver:

• توان حرارتی (TDP): حدود 85 تا 125 وات

• مناسب برای هیت‌سینک‌های Standard

• فن معمولی با عملکرد متوسط کافی است (به شرط محیط خنک و بار متوسط)

Xeon Gold:

• TDP: حدود 125 تا 165 وات یا بالاتر

• نیازمند هیت‌سینک‌های High Performance، به‌ویژه در مدل‌های Gold 6242R، Gold 6250 و مشابه

• فن با سرعت بالا و طراحی Redundant برای تضمین پایداری

Xeon Platinum:

• TDP: از 165 وات تا 270 وات (در برخی مدل‌ها مانند Platinum 8280 یا 8468V)

• الزامی برای استفاده از هیت‌سینک‌های Dual Copper یا High Efficiency

• فن‌های پرقدرت با قابلیت مانیتورینگ دقیق از طریق iLO

• برخی مدل‌ها حتی نیازمند تنظیم پروفایل فن خاص در BIOS هستند

نکته مهم:
HPE برای هر پردازنده خاص (بر اساس TDP و مدل)، هیت‌سینک توصیه‌شده با پارت‌نامبر خاص ارائه می‌دهد. استفاده از هیت‌سینک یا فن نامتناسب، باعث افزایش دمای بیش از حد، اختلال در سیستم و حتی ابطال گارانتی می‌شود.

3. بررسی توان حرارتی پردازنده (TDP) و تأثیر آن در انتخاب خنک‌کننده

TDP (Thermal Design Power) معیاری است که نشان می‌دهد یک پردازنده در بار کامل، چه مقدار گرما تولید می‌کند. انتخاب هیت‌سینک باید دقیقاً متناسب با TDP پردازنده باشد.

چطور TDP را پیدا کنیم؟

• از روی مشخصات فنی پردازنده (Intel ARK یا دیتاشیت HPE)

• در محیط iLO یا BIOS سرور

• از طریق HPE PartSurfer با شماره قطعه CPU

نکات کلیدی در انتخاب صحیح:

• همیشه فن و هیت‌سینک را بر اساس مدل دقیق سرور + مدل پردازنده انتخاب کنید.

• از نصب فن‌های غیر HPE یا فاقد Firmware رسمی خودداری کنید.

• در محیط‌های با دمای محیطی بالا (مثلاً بالاتر از 27 درجه سانتی‌گراد)، حتماً از هیت‌سینک High Performance و پروفایل “Increased Cooling” استفاده کنید.

• اگر از دو CPU استفاده می‌کنید، حتماً برای هر دو، فن و هیت‌سینک مجزا و یکسان تهیه شود.

انتخاب فن و هیت‌سینک سرورهای HPE موضوعی کاملاً فنی و حساس است. کوچک‌ترین اشتباه در تطابق این قطعات با مدل سرور یا پردازنده می‌تواند منجر به مشکلات دمایی، اختلالات سیستمی یا حتی آسیب‌های سخت‌افزاری شود. بهترین روش برای انتخاب صحیح، استفاده از راهنمای HPE QuickSpecs، بررسی دقیق پارت‌نامبر، و دریافت مشاوره از تأمین‌کننده متخصص است.

سوالات پرتکرار مشتریان درباره هیت‌سینک و فن سرورهای HPE (FAQ)

1. چه زمانی باید فن سرور را تعویض کنم؟

تعویض فن زمانی ضروری است که یکی از موارد زیر مشاهده شود:

• صدای غیرعادی یا بیش از حد (نشانه اختلال در بلبرینگ)

• خطاهای نرم‌افزاری در iLO یا BIOS مانند Fan Failure

• کاهش محسوس سرعت چرخش (RPM)

• عدم هماهنگی فن با دمای محیط و ایجاد گرمای بیش از حد

2. آیا فن سرورهای نسل 9 با نسل 10 سازگار هستند؟

خیر. در اغلب موارد، فن‌ها بین نسل‌های مختلف سرورها (مانند Gen9 و Gen10) قابل تعویض نیستند. تفاوت در طراحی کانکتور، ابعاد فیزیکی، نحوه نصب و کنترلرها باعث ناسازگاری می‌شود. فقط در برخی مدل‌های خاص، برخی از فن‌ها مشترک هستند، ولی پیش از خرید باید حتماً Part Number بررسی شود.

3. تفاوت فن اورجینال (Original) با نسخه OEM یا Compatible چیست؟

فن‌های Original HPE با لوگوی رسمی HPE، برچسب اصالت و تاییدیه Firmware ارائه می‌شوند. در مقابل:

• فن‌های OEM معمولاً فاقد لوگوی HPE هستند.

• ممکن است توسط همان کارخانه تولید شده باشند اما بدون کنترل کیفیت نهایی HPE.

• فن‌های Compatible یا Third-Party گارانتی رسمی نداشته و ممکن است با iLO یا سیستم کنترل دما ناسازگار باشند.
  استفاده از نسخه‌های غیراورجینال می‌تواند باعث اختلال حرارتی، پیام‌های هشدار یا کاهش عمر سرور شود.

4. چرا سرور من علی‌رغم وجود فن‌های سالم، هشدار حرارتی می‌دهد؟

دلایل ممکن عبارت‌اند از:

• عدم تماس کامل هیت‌سینک با پردازنده (نصب ناصحیح یا نبود خمیر حرارتی)

• استفاده از هیت‌سینک نامناسب برای CPU با TDP بالا

• انسداد مسیر جریان هوا (گردوغبار یا کابل‌کشی نامناسب)

• تنظیمات نادرست کنترل فن در BIOS یا iLO

• خرابی سنسورهای حرارتی مادربرد

5. آیا می‌توان از یک فن به جای فن خراب استفاده کرد حتی اگر مدل دقیقاً یکسان نباشد؟

خیر. استفاده از فن غیراستاندارد یا ناسازگار ممکن است باعث آسیب به کنترلر، کاهش عملکرد خنک‌کنندگی یا حتی سوختن فن شود. فقط فن‌هایی با پارت‌نامبر تاییدشده توسط HPE باید جایگزین شوند.

6. برای هر پردازنده چند هیت‌سینک نیاز است؟

در اغلب سرورهای دو پردازنده‌ای HPE، به ازای هر CPU یک هیت‌سینک نیاز است. در صورتی که فقط یک پردازنده نصب شده باشد، تنها یک هیت‌سینک کافی است، اما اگر اسلات دوم فعال شود، نصب دومین هیت‌سینک الزامی است.

7. آیا می‌توان از فن‌های معمولی دسکتاپی برای جایگزینی فن سرور استفاده کرد؟

خیر. فن‌های سرورهای HPE دارای ویژگی‌هایی مانند:

• قابلیت Hot-Plug

• پشتیبانی از سرعت بالا (RPM بالا)

• سازگاری کامل با کنترلرهای iLO و سنسورهای حرارتی هستند.
  فن‌های دسکتاپ معمولی فاقد این قابلیت‌ها بوده و نمی‌توانند عملکرد مشابهی ارائه دهند.

8. اگر یکی از فن‌های آرایه‌ای سرور خراب شود، آیا لازم است کل مجموعه تعویض شود؟

در بیشتر مدل‌ها، فن‌ها به‌صورت ماژولار هستند و می‌توان فقط فن معیوب را تعویض کرد. اما اگر مدل فن به‌صورت Kit فروخته می‌شود (مثلاً Fan Kit for DL380 Gen10)، ممکن است نیاز به تعویض کل مجموعه باشد تا تعادل جریان هوا حفظ شود.

9. آیا استفاده از هیت‌سینک High Performance ضروری است؟

استفاده از هیت‌سینک High Performance در شرایط زیر توصیه می‌شود:

• پردازنده‌هایی با توان حرارتی (TDP) بالا مانند Xeon Gold 6250 یا Platinum 8358

• بار کاری دائمی یا محیط‌هایی با دمای محیط بالا

• استفاده همزمان از چندین ماژول رم و کارت توسعه که گرمازا هستند

10. چطور می‌توان مدل دقیق فن یا هیت‌سینک مورد نیاز سرور را شناسایی کرد؟

با استفاده از:

• Part Number درج‌شده در دفترچه راهنما یا HPE QuickSpecs

• iLO یا BIOS برای نمایش پارت فعلی قطعات نصب‌شده

• ابزار HPE Parts Surfer در سایت رسمی HPE

11. آیا تعویض فن یا هیت‌سینک باعث از بین رفتن گارانتی سرور می‌شود؟

اگر از قطعات اورجینال HPE و توسط کارشناس مجاز یا طبق دستورالعمل رسمی نصب انجام شود، گارانتی حفظ خواهد شد. استفاده از قطعات Third-Party یا آسیب به سایر قطعات در حین نصب، می‌تواند گارانتی را باطل کند.

12. نحوه تمیز کردن فن‌های سرور چگونه است؟

• ابتدا سرور را خاموش و برق را قطع کنید (در صورت عدم پشتیبانی Hot-Plug)

• از هوای فشرده (Air Duster) برای پاک‌سازی پره‌ها استفاده کنید

• هرگز از آب، مایعات یا برس خشن استفاده نکنید

• فن را مجدداً دقیق در شیار خود جای‌گذاری کرده و Secure کنید

13. چه تفاوتی بین فن‌های نسل 10 و نسل 11 وجود دارد؟

فن‌های نسل 11 HPE معمولاً دارای:

• مصرف بهینه‌تر انرژی

• عملکرد بی‌صداتر

• سنسورهای دقیق‌تر

• طراحی متفاوت کانکتور یا قفل فیزیکی
  هستند. در نتیجه کاملاً غیرقابل جایگزینی با فن‌های نسل 10 می‌باشند.

14. در صورت خرابی سنسور دما، آیا فن‌ها کار خواهند کرد؟

بله، اما معمولاً فن‌ها در این حالت به حداکثر سرعت RPM می‌رسند تا از آسیب حرارتی جلوگیری شود. این موضوع می‌تواند باعث صدای زیاد و کاهش عمر فن‌ها شود. بهتر است سنسور خراب بلافاصله تعویض شود.

15. چطور می‌توان سلامت فن‌ها را مانیتور کرد؟

از طریق:

• HPE iLO در بخش System Health > Fans

• ابزار HPE Insight Diagnostics

• پیام‌های POST یا خطاهای BIOS در هنگام Boot

• گزارش‌های SNMP یا ایمیل هشدار در تنظیمات iLO

چرا یاقوت سرخ بهترین انتخاب شما میتواند باشد؟

گارانتی بی قید و شرط تعویض کالا

یکی از مهم ترین مواردی که در خرید هر محصولی باید به آن توجه کنیم گارانتی محصول می باشد. گارانتی و خدمات پس از فروش یکی از مهم ترین عوامل حفظ کیفیت می باشد. مدت و نوع گارانتی در خرید سرور یکی از عوامل تاثیر گذار در تصمیم گیری خریداران می باشد. شرکت شبکه گستران یاقوت سرخ یکسال گارانتی بی قید و شرط تعویض کالا، پنج سال خدمات پس از فروش و گارانتی مادام العمر اصالت کالا به مشتریان ارائه میدهد.

خدمات پس از فروش:
از مهم ترین نکاتی که باید به آن توجه کنیم خدمات پس از فروش می باشد . مخصوصا در هنگام خرید تجهیزاتHP  که به دلیل مشکلات تحریمی مشکل تامین قطعات با مشکلات جدی روبروست. مشکلات نداشتن خدمات پس از فروش در بازار شبکه یکی از مشکلات مهم می باشد. گاهی اوقات به این موضوع بر خوردیم که مشتریانی  با خرید از افراد و شرکتهای غیر معتبر امروز در خرید قطعات جانبی و ارتقا سرور خود دچار مشکل شده اند.

یکی از مهم ترین مسائلی که شرکت شبکه گستران یاقوت سرخ به آن توجه دارد خدمات پس از فروش می باشد . یعنی شما با خرید از شرکت شبکه گستران یاقوت سرخ تا 60 ماه برای ارتقا و تعمیر میتوانید به این شرکت مراجعه کنید.

گارانتی مادام العمر اصالت کالا:
در هر بازاری وجود جنس فیک از دغدغه های خریداران می باشد. در بازار شبکه و با توجه به اهمیت اطلاعات این دغدغه برای خریداران سرور HP دو چندان است. شرکت یاقوت سرخ برای حل این مشکل به خریداران خود گارانتی مادام العمر اصالت کالا میدهد. در این گارانتی هر زمانی که مشتری توسط یک کارشناس ذی صلاح ثابت کند که کالا اورجینال نیست میتواند کالا را مرجوع کند. این گارانتی شرکت یاقوت سرخ خیال مشتری را از بابت اورجینال بودن کالا راحت میکند.
