تفاوت میان اسلات های PCIe

PCI Express یک نسخه به روز شده از یک استاندارد قدیمی، اسلات Peripheral Component Interconnect (PCI) است. مانند PCI ، PCI Express روشی است برای افزودن افزودنی­ها و به روزرسانی­ها – از لحاظ صنعت دستگاه­های جانبی – به رایانه شما. تفاوت بین PCI و PCIe این است که PCIe اتصال بسیار سریع­تری را فراهم می­کند. اسلات­های PCI قدیمی برای مواردی مانند کارت­های شبکه و تابلوهای صوتی مناسب بودند، اما برای دستگاه­های با تقاضای بیشتر مانند کارت­های گرافیک بسیار کند بودند. یک مادربرد PCI مجبور بود اسلات­های انبساط جداگانه­ای را برای کسانی که از استانداردهای مختلفی مانند پورت گرافیکی تسریع شده یا AGP استفاده می­کنند فراهم کند. داشتن دو نوع مختلف اسلات توسعه معنایی عملی نداشت و صنعت PCIe ایجاد کرد بنابراین هر دو نوع کارت می­توانند از یک اسلات یکسان استفاده کنند.

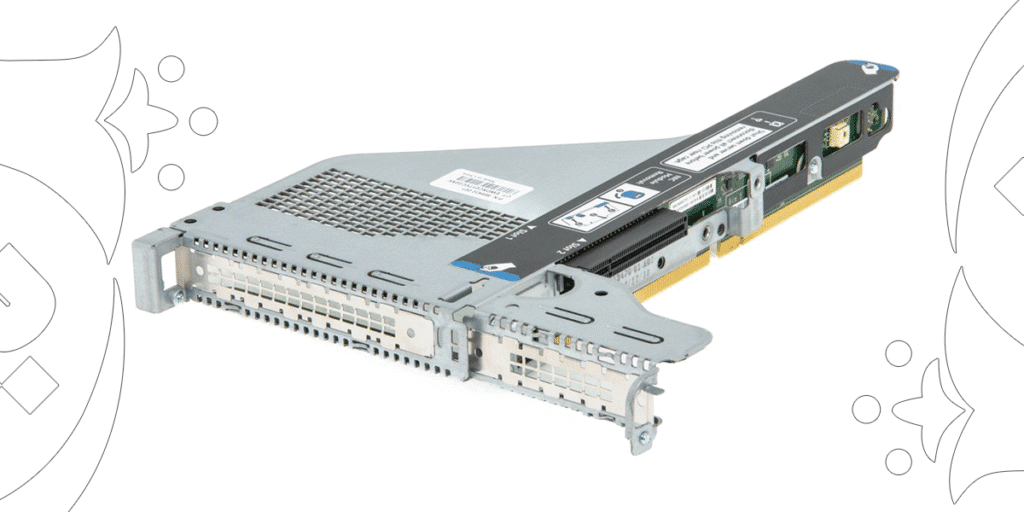

تفاوت بین PCIe هایX1 ،X4 ، X8، X16

هرچه خط اتصال داده بیشتر باشد، پهنای باند بیشتری بین کارت و میزبان وجود دارد. با این حال، با افزایش تعداد خطوط، معمولاً یک افزایش هزینه ایجاد می­شود.

اسلات ‘PCIe x1 دارای یک خط داده است.

اسلات PCIe x4  دارای چهار خط داده است.

اسلات PCIe x8  دارای هشت خط داده است.

اسلات PCIe x16  شانزده خط داده دارند.

PCIe نسخه به روز شده پروتکل PCI است. مشابه رابط­های PCI/PCI-X ، PCIe برای اتصال جز محیطی ساخته شده است. PCIe از جهات مختلفی با PCI/PCI-X متفاوت است، یک تفاوت اساسی به ما امکان می­دهد تفاوت بین تغییرات پروتکل PCIe (x1 ، x4 ، x8 ، x16 و x32) را بهتر درک کنیم. این تفاوت کلیدی انتقال داده موازی در مقابل سریال است.

در معماری PCI و PCI-X، همه کارت­ها خطوط داده موازی را از میزبان به اشتراک می­گذارند. تفاوت بین سرعت کارت و نوع شکاف به طور منظم باعث سرعت داده­های مضر می­شود.

در معماری PCIe، هر کارت ارتباطات داده سریال (خطوط) اختصاصی مخصوص میزبان را دارد. این اجازه می­دهد تا هر اتصال کارت به یک پهنای باند مستقل از کارت­های دیگری که ممکن است در سیستم فعال باشند، برسد. تعداد خطوط با پسوند پروتکل PCIe نشان داده می­شود (1× ، 4× ، 8× ، 16 × ، 32 ×). بسته به نسخه پروتکل PCIe (v1.x ، v2.x ، v3.0 ، v4.0) ، هر خط دارای سرعت 250-1969 مگابایت بر ثانیه است.

به عبارت دیگر تفاوت بین این اسلات­ها این است که مسیری گسترده را که برای رفتن و خروج داده از صفحه فراهم می­کنند. این مسیرها به عنوان خطوط توصیف می­شوند، و معنای عدد بعد از X است. این یک قیاس کاملاً خوب است زیرا اگر از نظر جاده به تابلوها فکر کنید، درک تفاوت آن آسان است. مانند یک جاده کوچک شهری ، کارت PCIe X1 برای تردد در یک مسیر – در این حالت داده­های کامپیوتری – یک خط دارد. کارت X4 دارای چهار خط است، بنابراین می تواند چهار برابر داده­های موجود در هر تیک ساعت سیستم را حرکت دهد. کارت X32 دارای 32 لاین است، بنابراین می­تواند حجم عظیم اطلاعات را همزمان انتقال دهد. تولیدکنندگان برای کارتی که در حال ساخت هستند تعداد خطوط مناسبی را انتخاب می­کنند.

کارت های PCIe همیشه می­توانند در شکاف­های PCIe با خطوط یکسان یا بیشتر از کارت کار کنند. به عنوان مثال، یک کارت x8 می­تواند در یک شکاف با x8 ، x16 یا x32 کار کند. به طور مشابه، یک کارت x1 می تواند در هر شکاف PCIe کار کند.

کارت X4 عملکرد بالاتری نسبت به X1 دارد ، X16 از X8 بهتر عمل می­کند و غیره. همه چیز همیشه برابر نیستند، هر نسخه استاندارد PCIe میزان داده­ای را که کارت می­تواند به صورت تئوری در یک تیک مشخص از ساعت سیستم منتقل کند­، افزایش می­دهد. نسخه 1 مشخصات از انتقال تا 250 مگابایت در ثانیه در یک اسلات X1 یا حداکثر 4000 مگابایت در ثانیه در یک اسلات X16 پشتیبانی می­کند. PCI Express 3.0 این اعداد را برای کارت X1 به 985 مگابایت بر ثانیه و برای کارت X16 به 15760 مگابایت بر ثانیه رسانده و PCIe 4.0 تقریباً این اعداد را دو برابر می­کند. کارت X8 در رایانه ای که از PCIe 3.0 پشتیبانی می­کند می­تواند عملکردی تقریباً مشابه کارت X16 با استفاده از مشخصات PCIe 2 ارائه دهد.

عارضه دیگری نیز وجود دارد. برای پایین آوردن هزینه­ها، تولیدکنندگان ممکن است یک مادربرد با شکاف­هایی با اندازه و مسیر داده X16 کامل تولید کنند، اما آنها را فقط با سرعت X8 کار می­کنند. مشاهده خواهید کرد که در برگه های مشخصات یا بازبینی آنلاین با عنوانX16@X8  یا ترکیبی مشابه از اعداد ذکر شده است، در حالی که شماره اول خطوط داده کارت را نشان می­دهد و شماره دوم سرعت واقعی کار را نشان می­دهد. اگر به دنبال حداکثر عملکرد هستید، می­خواهید این اعداد مطابقت داشته باشند.



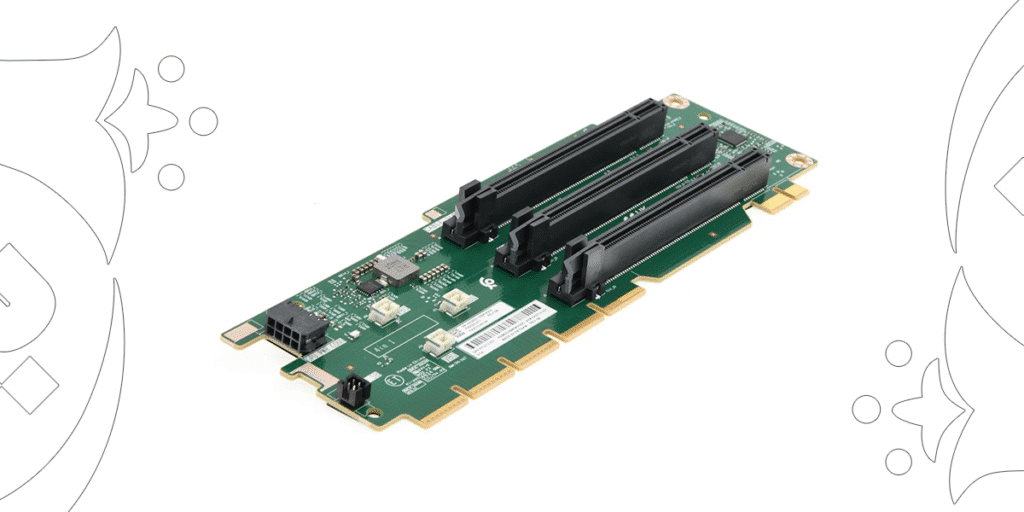

تفاوت PCIeهای 1.0، 2.0، 3.0، 4.0

شکافهای PCIe مانند اکثر رابط­ها سازگار با سیستم عامل با نسل­های قبلی خود سازگار هستند، به این معنی که شما می­توانید از هر کارت نسل در هر شکاف نسل استفاده کنید. اما کاملاً ممکن است کارت نسل جدید با شکاف نسل قدیمی دچار محدودیت شود. سرعت پهنای باند نسبت به هر نسل دو برابر می­شود. خط نسل جدید دو برابر سریعتر از خط قبلی است.

یک چیز دیگر وجود دارد، شما می­توانید از هر کارت PCIe Express در هر شکاف PCI Express استفاده کنید. این بدان معناست که اگر مادربرد رایانه شما دارای یک اسلات x1 باز باشد، همانطور که در تصویر نشان داده شده است، می توانید هر کارت گرافیک x4 ، x8 یا حتی x16 را در اسلات PCIe x1 نصب کنید. کارت به درستی کار خواهد کرد، اما سرعت برقراری ارتباط به یک خط محدود است.

اگر شکاف اندازه کوچکتر مانند اکثر مادربردها در انتها بسته شود، می­توانید با استفاده از اره دستی یا تیغه به راحتی فضای خالی ایجاد کنید.

همچنین نسخه کوچکی از شکاف PCIe x1 در مادربرد دسک تاپ یا لپ تاپ با نام Mini-PCIe Slot  موجود است. به دلیل سازگاری با نصب کارت 180 درجه، بیشتر می­توانید این اسلات را در لپ­تاپ­ها پیدا کنید. از آنجا که نسخه کوتاهتر x1 است، Mini-PCIe فقط شامل یک گذرگاه تک خطی است، اما سرعت پهنای باند می تواند با توجه به نسل PCIe مادربرد شما متفاوت باشد.

در مراحل اولیه توسعه، PCI Express در ابتدا به عنوان اتصال سریع سریع (HSI) شناخته می­شد. از تغییرات مختلف در نام آن مانند 3GIO (ورودی/خروجی نسل سوم) و PCI-SIG سرانجام به نام PCI Express بسنده کرد.

PCI Express نوعی فناوری است که همیشه تحت نوعی اصلاحات فنی است. در اینجا برخی از نسخه های اصلی PCI Express وجود دارد که برای عملکرد بالا و پارامترهای کارایی در سیستم­های کامپیوتری استفاده شده است:

PCI Express 1: در سال 2005 بود که PCI-SIG نسخه PCI Express 1 را معرفی کرد. این یک نسخه به روز شده از PCI Express 1.0a قبلی بود (که در سال 2003 راه اندازی شد) که با چندین بهبود و توضیحات همراه بود.

PCI Express 2: PCI-SIG در دسترس بودن نسخه PCI Express 2.0 در سال 2007 اعلام کرده است که در مقایسه با نسخه PCI Express 1 با انتقال مضاعف همراه است. خروجی در هر مسیر از 250 مگابایت بر ثانیه به 500 مگابیت در ثانیه افزایش یافت. مادربرد PCI Express 2.0 با وجود PCI Express v1.x کاملاً عقب مانده است. PCI-SIG همچنین ادعا کرده است که چندین مورد در لیست ویژگی های PCI Express 2.0 از پروتکل انتقال داده از نقطه به نقطه همراه با معماری نرم افزار بهبود یافته است.

PCI Express 3: در سال 2007 بود که PCI-SIG اعلام کرد که نسخه PCI Express 3.0 نرخ انتقال 8 گیگابایت در ثانیه را ارائه می­دهد. علاوه بر این، همچنین قرار بود که با پیاده سازی­های فعلی PCI Express PCI Express 3.0 سازگار باشد و دارای یک برنامه کدگذاری به روز شده در حدود 128b/130b از طرح رمزگذاری قبلی 8b/10b باشد.

PCI Express 4: PCI-SIG به طور رسمی PCI Express 4.0 را در 8 ژوئن 2017 اعلام کرد. هیچ تغییری در رمزگذاری از 3.0 به 4.0 وجود ندارد. اما وقتی نوبت به عملکرد می­رسد، توان PCIe 4.0 در هر مسیر 1969 مگابایت بر ثانیه است.

بر خلاف Ram Slot، شما در واقع نمی­توانید تفاوت بین نسل PCIe Slot را فقط با نگاه کردن به آن تشخیص دهید. در برخی از مادربردها، روی PCB نوشته شده است اما به طور کلی، تا زمانی که مشخصات مادربرد خود را به صورت آنلاین یا جعبه بررسی نکنید، آن را پیدا نخواهید کرد.

علاوه بر این، هر نسخه از PCI Express با مشخصات بهبودیافته اضافی و عملکرد عملکردی ارائه می­شود. به عنوان مثال، نسخه PCI Express 2.0 با دو برابر انتقال نسبت به نسخه قبلی PCI Express 1.0 همراه است. همچنین با توان بهبود یافته در هر لاین از 250 مگابیت در ثانیه به 500 مگابیت در ثانیه ارائه می­شود.

به طور مشابه، PCI Express 3.0 دارای یک کد کدگذاری پیشرفته 128b/130b از طرح رمزگذاری قبلی 8b/10b است. بنابراین، پهنای باند سربار را از حدود 20 درصد نسخه قبلی PCI Express 2.0 به تنها 1.38 درصد در PCI Express 3.0 کاهش می­دهد. این پیشرفت عمده با یک فرآیند فنی به نام Scrambling حاصل شده است.

روند Scrambling از یک چند جمله­ای باینری شناخته شده برای یک جریان داده خاص در توپولوژی بازخورد استفاده می­کند. از آنجا که چند جمله­ای Scrambling شناخته شده است، بنابراین داده­ها می­توانند با اجرای همان مورد از طریق یک توپولوژی بازخورد خاص که از چند جمله ای معکوس استفاده می­کند، بازیابی شوند.

علاوه بر این، نرخ بیت 8 گیگابایت بر ثانیه نسخه PCI Express 3.0 همچنین 985 مگابایت بر ثانیه را در هر لاین به طور موثر ارائه می­دهد. این در مقایسه با نسخه­های قدیمی PCI Express 2.0 و PCI Express 1.0 عملاً پهنای باند کلی خط را دو برابر می­کند.

تمام نسخه های PCI Express هم رو به جلو و هم سازگار با عقب هستند. این بدان معناست که صرف نظر از نسخه خاص PCI Express سیستم رایانه یا مادربرد شما قادر به پشتیبانی است، آنها باید حداقل در حداقل سطح ممکن با هم کار کنند.

همانطور که مشاهده می­شود که به روزرسانی­های عمده نسخه­های مختلف PCI Express هر بار پهنای باند کلی را به شدت افزایش داده است. بنابراین، این ویژگی پتانسیل کاری را که سخت افزار متصل خاص قادر به انجام آن است، بسیار افزایش می­دهد.

در نتیجه، عملکرد کلی سیستم کامپیوتری در هماهنگی با مولفه­های مختلف سخت افزاری افزایش می­یابد.

علاوه بر پیشرفت­های کلی عملکرد، به روزرسانی نسخه­های مختلف PCI Express همچنین باعث رفع اشکال موثر، ویژگی­های فنی اضافی و بهبود مدیریت انرژی می­شود.

علاوه بر همه این­ها، بهبود پهنای باند مهمترین تغییری است که با هر بروزرسانی نسخه PCI Express ایجاد می­شود.

به حداکثر رساندن سازگاری PCI Express

اگر می­خواهید بالاترین پهنای باند را برای انتقال سریع­تر داده­ها و عملکرد کلی بهبود یافته بدست آورید، باید بالاترین نسخه PCI Express را که توسط مادربرد پشتیبانی می­شود به همراه بزرگترین اندازه PCI Express متناسب با آن انتخاب کنید.



جدیدترین نسخه PCIe، نسخه 5.0 است:

برخی از ویژگی­های این نسخه:

در سال 2019 معرفی شده است.

با PCIe های قبلی 1/2/3/4 سازگار است.

PCIe 5.0 از کد خط 128b/130b استفاده می­کند.

از سرعت انتقال 32.0 GT/s پشتیبانی می­کند.

از پهنای باند اتصال 32 گیگابایت بر ثانیه پشتیبانی می­کند.

از جهت باند پهنای باند 4 گیگابایت بر ثانیه پشتیبانی می­کند.

از پهنای باند کلی برای پیوند x16 با 128 گیگابایت در ثانیه پشتیبانی می­کند.
